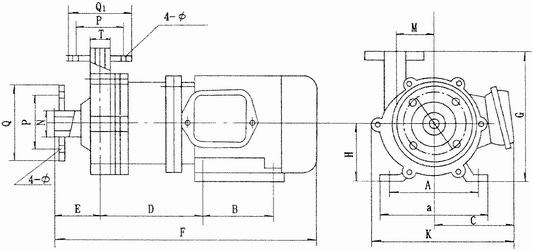

安裝尺寸圖：

產品簡介：

CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的產品,設計合理、工藝良,具有全密封、無泄漏、耐腐蝕的特點,磁力泵以靜密封取代動密封,使泵的過流部件處于密封狀態,解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。

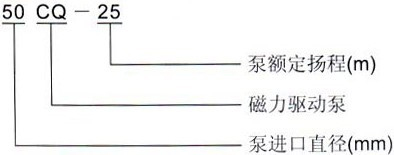

型號意義：

產品特點：

磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
過流部件彩不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造，加上無泄漏密封結構設計，確?；瘜W(xué)流體的安全輸送。
泵的最高效率達到50-55%，泵的設計過程是充分考慮了節能。
結構簡單，主要部件模塊化，以便于簡便快速成的拆卸和檢查。易損件可單獨更換。

材質種類：

（1）工程塑料泵（增強聚丙烯）型號有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不銹鋼泵(1Cr18Ni9Ti)型號有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

產品用途：

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送。

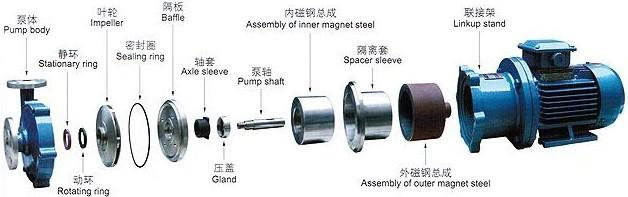

結構爆炸圖：

注：泵體材質：304不銹鋼；動環材質：填充四氟；靜環材質：陶瓷；葉輪：304不銹鋼；密封圈：橡膠；隔板：304不銹鋼；軸套：填充四氟；壓蓋:304不銹鋼；泵軸:304不銹鋼；內磁鋼總成:304不銹鋼+磁鐵；隔離套:304不銹鋼；外磁鋼總成：鑄鋼+磁鐵

性能參數：

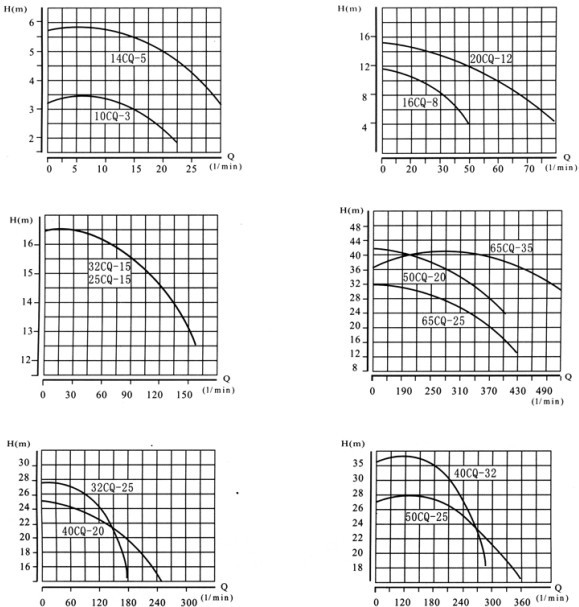

性能曲線圖：
