產品簡介：
ZCQ型自吸式磁力泵是根據眾用戶的要求，在CQ型磁力泵的基礎上的產品。

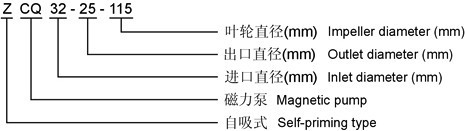

型號意義：
工作原理：
ZCQ型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
主要特點：
ZCQ型自吸式磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。
產品用途：
ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

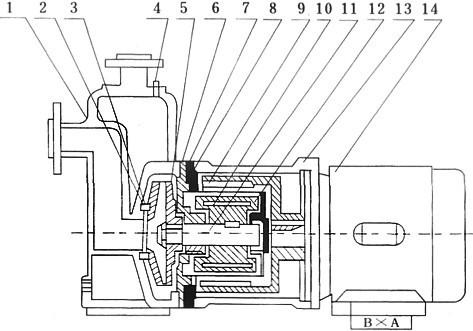

結構圖：
性能參數：
型 號 |
口徑 |
揚程
m |
流量
L/min |
電機功率
KW |
轉速
r/min |
電壓
V |
自吸性能
m/3分 |
進口
mm |
出口
mm |
ZCQ20-16-100 |
20 |
16 |
12 |
50 |
0.37 |
2900 |
380 |
4 |
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
ZCQ40-32-160 |
40 |
32 |
32 |
200 |
4 |
2900 |
380 |
4 |
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-125 |
80 |
65 |
32 |
850 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-160 |
80 |
65 |
32 |
850 |
15 |
2900 |
380 |
4 |
ZCQ80-50-200 |
80 |
50 |
50 |
850 |
22 |
2900 |
380 |
4 |
ZCQ80-50-250 |
80 |
50 |
80 |
850 |
37 |
2900 |
380 |
4 |
ZCQ100-80-160 |
100 |
80 |
32 |
1667 |
22 |
2900 |
380 |
4 |
ZCQ100-65-200 |
100 |
65 |
50 |
1667 |
37 |
2900 |
380 |
4 |
ZCQ100-65-250 |
100 |
65 |
80 |
1667 |
55 |
2900 |
380 |
4 |
注：泵體材質：304不銹鋼 |

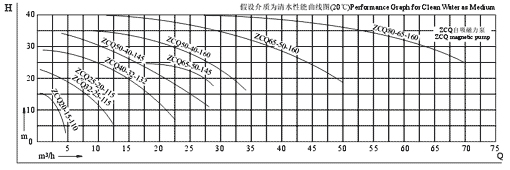

性能曲線圖：
